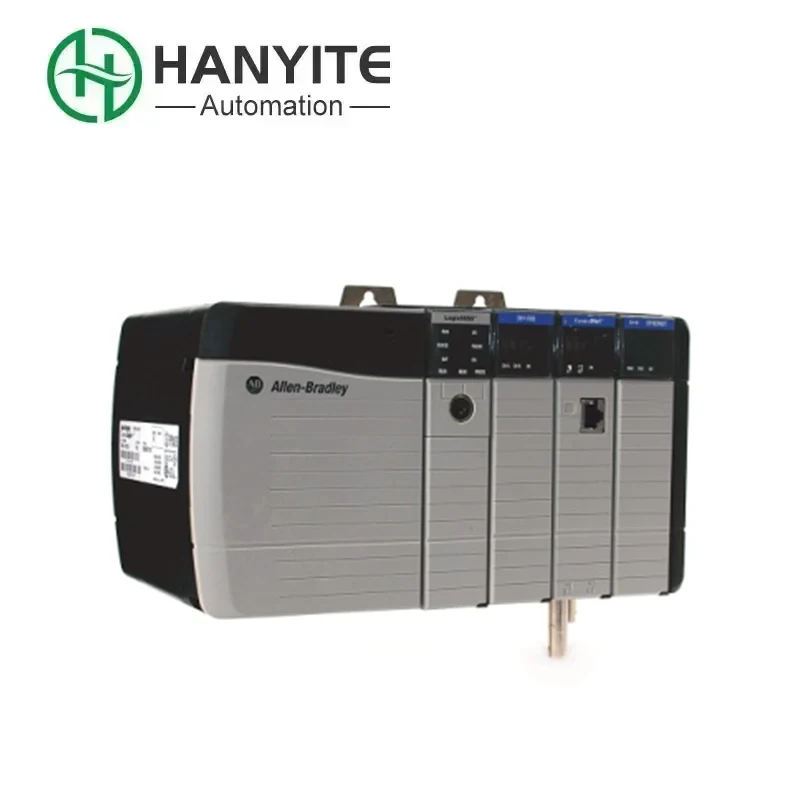

The एलन‑ब्रैडली1756‑ए4रॉकवेल ऑटोमेशन द्वारा डिजाइन किया गया एक चार-स्लॉट कंट्रोललॉगिक्स चेसिस है, जो नियंत्रकों, आई/ओ मॉड्यूल, संचार एडेप्टर और पार्टनर मॉड्यूल को होस्ट करने के लिए एक विश्वसनीय और कुशल मंच प्रदान करता है। इसका मजबूत बैकप्लेन बिजली वितरण और उच्च गति संचार प्रदान करता है, जो इसे कई औद्योगिक स्वचालन प्रणालियों में एक रीढ़ घटक बनाता है।
यहां इसकी मुख्य विशिष्टताओं का संक्षिप्त सारांश दिया गया है:
| विनिर्देश | कीमत |
|---|---|
| बनाने का कारक | 4-स्लॉट चेसिस (कंट्रोल लॉजिक्स) |
| न्यूनतम संलग्नक आकार | 50.8 सेमी × 50.8 सेमी × 20.3 सेमी (20 × 20 × 8 इंच) |
| वज़न | लगभग। 0.75 किग्रा (1.7 पौंड) |
| माउंटिंग विधि | केवल क्षैतिज |
| बैकप्लेन करंट (अधिकतम प्रति स्लॉट) | - 1.2 वी डीसी: 1.5 ए - 3.3 वी डीसी: 4 ए - 5.1 वी डीसी: 6 ए (स्लॉट), 15 ए (चेसिस) - 24 वी डीसी: 2.8 ए |
| शक्ति का अपव्यय | आमतौर पर ~4 वाट |
| परिचालन तापमान | 0°C से +60°C |
| भंडारण तापमान | -40°C से +85°C |
| प्रमाणपत्र/मानक | आईईसी 60068 श्रृंखला, सीएसए, सीई, केसी (केसीसी) |
1756-ए4 चेसिस चार मॉड्यूल तक माउंट करने के लिए भौतिक स्लॉट प्रदान करता है, जिसमें नियंत्रक (जैसे लॉजिक्स सीपीयू), आई/ओ मॉड्यूल और विशेष मॉड्यूल शामिल हैं।
यह एक बैकप्लेन प्रदान करता है जो सुसंगत संचालन को सक्षम करते हुए सभी जुड़े मॉड्यूलों को बिजली (जैसे, 1.2 वी, 3.3 वी, 5.1 वी, 24 वी) वितरित करता है।
यह बैकप्लेन के माध्यम से मॉड्यूल के बीच उच्च गति डेटा स्थानांतरण को सक्षम बनाता है, जो वास्तविक समय नियंत्रण और संचार के लिए आवश्यक है।
चेसिस "रिमूवल एंड इंसर्शन अंडर पावर (आरआईयूपी)" का समर्थन करता है - जिससे मॉड्यूल को हॉट-स्वैप किया जा सकता है, जिससे डाउनटाइम कम हो जाता है।
गलत मॉड्यूल प्रविष्टि को रोकने, रखरखाव के दौरान मानवीय त्रुटि को कम करने के लिए इसके डिजाइन में इलेक्ट्रॉनिक कुंजीयन लागू किया गया है।
1756-ए4 चेसिस का वर्षों से औद्योगिक स्वचालन प्रणालियों में व्यापक रूप से उपयोग किया जाता रहा है, जिससे यह एक सिद्ध और विश्वसनीय घटक बन गया है। यह परिपक्व कंट्रोललोगिक्स आर्किटेक्चर का समर्थन करता है, जिस पर कई पौधे अभी भी भरोसा करते हैं।
इसकी मजबूत संरचना और ऑपरेटिंग तापमान रेंज यह सुनिश्चित करती है कि यह कठोर औद्योगिक वातावरण में अच्छी तरह से काम करे।
आईईसी, सीएसए और सीई जैसे प्रमाणपत्र संचालन टीमों को इसकी सुरक्षा और अनुपालन के बारे में आश्वासन प्रदान करते हैं।
कई वोल्टेज रेल के साथ एक मजबूत बैकप्लेन प्रदान करके, चेसिस यह सुनिश्चित करता है कि सभी मॉड्यूल को बिजली की आपूर्ति सुसंगत और स्थिर है। इससे बिजली की असंगति के कारण होने वाली मॉड्यूल विफलताओं का जोखिम कम हो जाता है।
चेसिस का कुशल बिजली अपव्यय (केवल कुछ वाट) गर्मी उत्पादन को कम करने में मदद करता है, जो सिस्टम विश्वसनीयता में योगदान देता है।
चार उपलब्ध स्लॉट के साथ, 1756-ए4 सिस्टम डिजाइनरों को मॉड्यूल व्यवस्था में लचीलापन देता है - सीपीयू, आई/ओ मॉड्यूल, विशेष संचार या पार्टनर मॉड्यूल का संयोजन।
हॉट-स्वैप (आरआईयूपी) क्षमता का मतलब है कि पूरे सिस्टम को बंद किए बिना मॉड्यूल को जोड़ा, हटाया या बदला जा सकता है, डाउनटाइम को कम किया जा सकता है और रखरखाव में सुधार किया जा सकता है।
कई नियंत्रण पैनलों या मशीनों में एक मानक चेसिस का उपयोग करने से स्पेयर पार्ट्स की सूची कम हो जाती है।
इसका लंबा जीवनचक्र और व्यापक रूप से तैनात कंट्रोललॉगिक्स मॉड्यूल के साथ अनुकूलता इसे लागत प्रभावी निवेश बनाती है।
1756-ए4 एक वितरित I/O आर्किटेक्चर का हिस्सा हो सकता है। संचार एडेप्टर (उदाहरण के लिए, ईथरनेट/आईपी एडेप्टर) का उपयोग करके, दूरस्थ चेसिस को नेटवर्क किया जा सकता है, जिससे लचीला सिस्टम विस्तार सक्षम हो सकता है।
यह मॉड्यूलरिटी चरणबद्ध उन्नयन का समर्थन करती है और मौजूदा बुनियादी ढांचे का पुन: उपयोग करके पूंजीगत व्यय को कम करने में मदद करती है।
बढ़ते: चेसिस को उचित पैनल में क्षैतिज रूप से स्थापित किया जाना चाहिए, जिससे वेंटिलेशन और मॉड्यूल तक पहुंच के लिए पर्याप्त जगह सुनिश्चित हो सके।
बिजली कनेक्शन: एक संगत कंट्रोललोगिक्स बिजली आपूर्ति बैकप्लेन वोल्टेज की आपूर्ति से जुड़ी है। अपेक्षित मॉड्यूल लोड के अनुसार आपूर्ति के आकार का ध्यान रखा जाना चाहिए।
मॉड्यूल सम्मिलन: मॉड्यूल (सीपीयू, आई/ओ, संचार, पार्टनर) को स्लॉट में डाला जाता है। इलेक्ट्रॉनिक कुंजीयन सुनिश्चित करता है कि मॉड्यूल केवल संगत स्लॉट में फिट हों, जिससे गलत वायरिंग का जोखिम कम हो जाता है।
बैकप्लेन संचार: एक बार डालने के बाद, मॉड्यूल डेटा ट्रांसफर और सिंक्रनाइज़ेशन के लिए बैकप्लेन के माध्यम से संचार करते हैं।
हॉट-स्वैप ऑपरेशंस (आरआईयूपी): सिस्टम चालू होने पर मॉड्यूल को प्रतिस्थापित या सम्मिलित करते समय, आरआईयूपी क्षमता चलने वाले मॉड्यूल में न्यूनतम गड़बड़ी सुनिश्चित करती है।
बैकप्लेन करंट की निगरानी: विभिन्न वोल्टेज (1.2V, 3.3V, 5.1V, 24 V) पर बैकप्लेन वर्तमान उपयोग की जांच करके, इंजीनियर यह सुनिश्चित कर सकते हैं कि मॉड्यूल चेसिस या बिजली आपूर्ति को ओवरलोड न करें।
थर्मल प्रबंधन: भले ही चेसिस कम बिजली खर्च करता है, हॉटस्पॉट से बचने के लिए उचित पैनल डिजाइन और वेंटिलेशन महत्वपूर्ण है।
फ़र्मवेयर और मॉड्यूल अद्यतन: सीपीयू या संचार एडेप्टर जैसे मॉड्यूल चेसिस को हटाए बिना फर्मवेयर अपडेट प्राप्त कर सकते हैं; हॉट-स्वैप समर्थन के लिए धन्यवाद, अपडेट अक्सर न्यूनतम व्यवधान के साथ किया जा सकता है।
अतिरिक्त रणनीति: अपटाइम को अनुकूलित करते हुए, विफलता के मामले में तुरंत बदलने के लिए एक अतिरिक्त 1756-ए4 चेसिस या अतिरिक्त मॉड्यूल रखना कुशल है।
वितरित I/O: उन प्रणालियों में जहां I/O को भौगोलिक रूप से वितरित करने की आवश्यकता होती है, 1756-ए4 चेसिस को एक केंद्रीय नियंत्रक से लिंक करने के लिए एक संचार एडाप्टर के साथ दूरस्थ साइटों पर तैनात किया जा सकता है।
फालतूपन: महत्वपूर्ण अनुप्रयोगों के लिए, जोखिम को कम करने के लिए चेसिस को अनावश्यक बिजली आपूर्ति और अनावश्यक संचार पथों के साथ जोड़ा जा सकता है।
स्केलेबल विस्तार: जैसे-जैसे नियंत्रण की आवश्यकताएं बढ़ती हैं, संपूर्ण नियंत्रण वास्तुकला को फिर से डिज़ाइन किए बिना अतिरिक्त चेसिस (अन्य 1756-ए4 की तरह) जोड़ा जा सकता है। यह मॉड्यूलर दृष्टिकोण अग्रिम इंजीनियरिंग प्रयास और दीर्घकालिक लागत दोनों को कम करता है।
कई औद्योगिक सुविधाएं अभी भी विरासती कंट्रोललॉगिक्स सिस्टम चलाती हैं। 1756-ए4 चेसिस बैकवर्ड अनुकूलता सुनिश्चित करता है, जिससे कंपनियों को अपने मौजूदा निवेश की सुरक्षा करने में मदद मिलती है।
जैसे-जैसे कंपनियां आधुनिकीकरण कर रही हैं, चेसिस एक पुल के रूप में काम कर सकता है, जो थोक प्रतिस्थापन के बजाय चरणबद्ध प्रवासन को सक्षम बनाता है। चेसिस को बनाए रखते हुए इंजीनियर धीरे-धीरे सीपीयू और आई/ओ मॉड्यूल को बदल सकते हैं।
एज कंप्यूटिंग के बढ़ते उपयोग के साथ, 1756-ए4 एज-सक्षम नियंत्रकों या साझेदार मॉड्यूल की मेजबानी कर सकता है जो मशीन स्तर पर डेटा एकत्रीकरण, विश्लेषण या प्री-प्रोसेसिंग का समर्थन करते हैं।
1756-ए4 में स्थापित संचार मॉड्यूल (उदाहरण के लिए, ईथरनेट/आईपी, प्रोफिनेट) उच्च-स्तरीय IIoT प्लेटफार्मों से जुड़ सकते हैं, जिससे पूर्वानुमानित रखरखाव और स्मार्ट विनिर्माण के लिए वास्तविक समय डेटा प्रवाह सक्षम हो सकता है।
चेसिस की कम बिजली अपव्यय स्थिरता लक्ष्यों और ऊर्जा-कुशल उद्योग डिजाइन के साथ संरेखित होती है।
मॉड्यूलर, हॉट-स्वैपेबल क्षमता पूरे रैक को हटाने के बजाय विफल मॉड्यूल के चयनात्मक प्रतिस्थापन को सक्षम करके अपशिष्ट को कम करती है।
1756-ए4 को आमतौर पर नवीनीकृत और मरम्मत किया जाता है, जिससे इसका उपयोगी जीवन बढ़ जाता है। यह सर्कुलर अर्थव्यवस्था सिद्धांतों और लागत-कुशल संचालन का समर्थन करता है।
सेवा प्रदाता वित्तीय और पर्यावरणीय दोनों लक्ष्यों के अनुरूप, घिसे हुए कनेक्टर्स को बदल सकते हैं, कुंजीयन को अपडेट कर सकते हैं, या पुन: उपयोग के लिए प्रयुक्त चेसिस को प्रमाणित कर सकते हैं।
Q1: 1756-A4 चेसिस द्वारा समर्थित मॉड्यूल की अधिकतम संख्या क्या है?
ए1:1756-A4 चेसिस तक सपोर्ट करता हैचारमॉड्यूल. इसमें एक चार-स्लॉट बैकप्लेन शामिल है जिसे विभिन्न प्रकार के कंट्रोललॉगिक्स मॉड्यूल जैसे सीपीयू, आई/ओ, विशेषता, या संचार एडेप्टर को समायोजित करने के लिए डिज़ाइन किया गया है।
Q2: क्या 1756-A4 चेसिस में मॉड्यूल को हॉट-स्वैप किया जा सकता है?
ए2:हां, चेसिस सपोर्ट करता हैपावर के तहत निष्कासन और सम्मिलन (आरआईयूपी), सिस्टम के संचालन के दौरान मॉड्यूल को हटाने या डालने की अनुमति देता है, जिससे रखरखाव के लिए डाउनटाइम कम हो जाता है।
पेशेवर और दीर्घकालिक स्वचालन परिप्रेक्ष्य से,एलन-ब्रैडली 1756-ए4 चेसिसकंट्रोललॉगिक्स-आधारित सिस्टम के लिए एक मूलभूत बिल्डिंग ब्लॉक बना हुआ है। इसकी विश्वसनीयता, मॉड्यूलरिटी, पावर दक्षता और व्यापक उद्योग अपनाने का मिश्रण इसे नए इंस्टॉलेशन और लीगेसी सिस्टम अपग्रेड दोनों में एक स्थायी विकल्प बनाता है।
क्यायह है: मजबूत बैकप्लेन पावर और संचार क्षमताओं के साथ एक 4-स्लॉट चेसिस।
क्योंयह मूल्यवान बना हुआ है: सिद्ध डिज़ाइन, हॉट-स्वैप समर्थन, लागत दक्षता और सिस्टम आर्किटेक्चर में लचीलापन।
कैसेयह काम करता है: विश्वसनीय बिजली वितरण, मॉड्यूल कुंजीयन, उच्च गति संचार और रखरखाव योग्य डिज़ाइन के माध्यम से।
भविष्य के रुझान: माइग्रेशन रणनीतियाँ, एज कंप्यूटिंग एकीकरण, स्थिरता और जीवनचक्र विस्तार इसे आने वाले वर्षों के लिए प्रासंगिक बनाते हैं।
अपने स्वचालन बुनियादी ढांचे को अनुकूलित या विस्तारित करने के इच्छुक उद्यमों के लिए, स्केलेबल और मॉड्यूलर कंट्रोललॉगिक्स रणनीति के हिस्से के रूप में 1756-ए4 चेसिस का लाभ उठाना एक स्मार्ट दीर्घकालिक निर्णय है।
हनीइटऔद्योगिक स्वचालन समाधानों का एक विश्वसनीय प्रदाता है और 1756-ए4 चेसिस सहित कंट्रोललॉगिक्स घटकों के लिए आपकी तैनाती, उन्नयन या नवीनीकरण आवश्यकताओं का समर्थन कर सकता है।हमसे संपर्क करेंइस बात पर चर्चा करने के लिए कि हनीइट इस चेसिस को आपके सिस्टम में सुरक्षित और कुशलता से एकीकृत करने में कैसे मदद कर सकता है।
