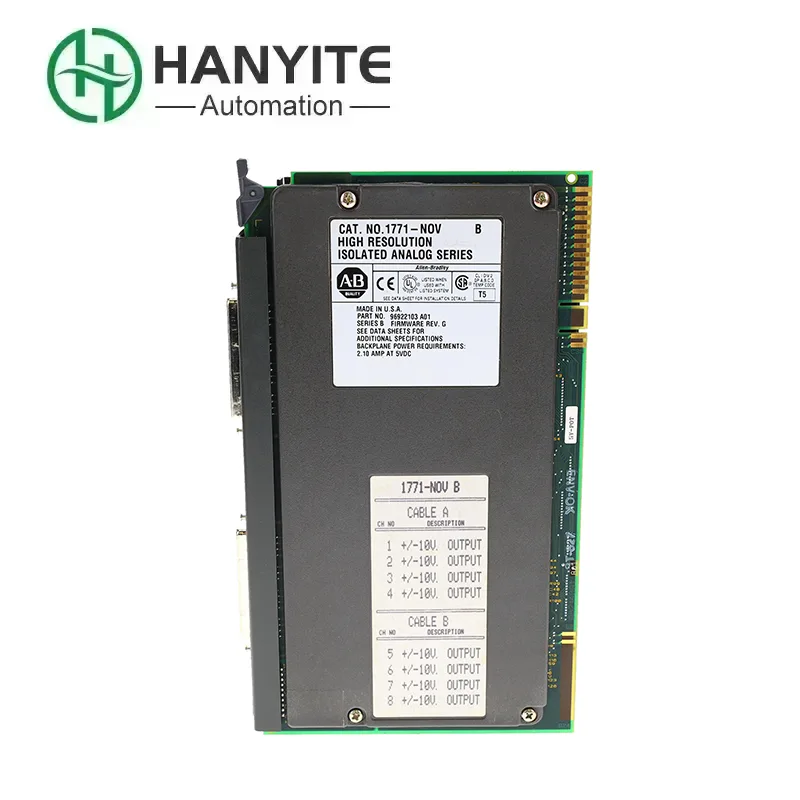

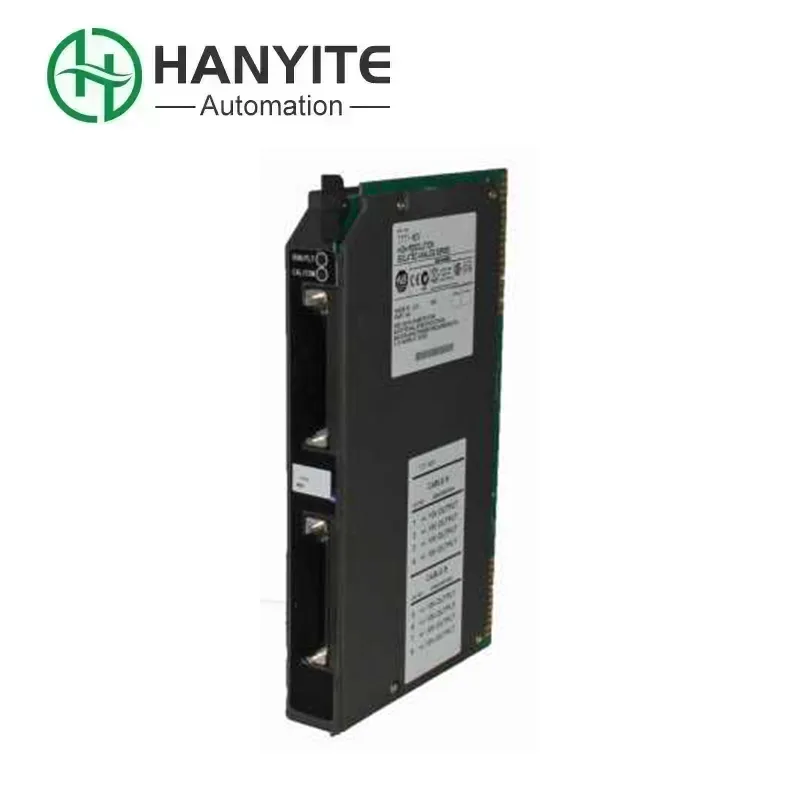

एलन ब्रैडली 1771-एनओवी, यह 1771 में रॉकवेल ब्रांड परिवार के भीतर एक बहुत ही महत्वपूर्ण "सटीक कार्य विशेषज्ञ" है। यदि आपने आईबीएन प्रकार का मॉड्यूल देखा है, तो यह "चालू" या "बंद" प्रकार के कार्यों को संभालने के लिए है। लेकिन यह नवंबर अलग है। यह विशेष रूप से उन लगातार बदलते संकेतों से संबंधित है। उदाहरण के लिए, पानी की टंकी में पानी का स्तर धीरे-धीरे बढ़ता है, और ओवन में तापमान भी धीरे-धीरे बढ़ता है। ये साधारण "हाँ" या "नहीं" स्थितियाँ नहीं हैं, बल्कि विशिष्ट संख्याएँ हैं। इसका काम साइट से प्राप्त वोल्टेज और वर्तमान संकेतों को संख्याओं में सटीक रूप से "अनुवाद" करना है, जिससे पीएलसी "मस्तिष्क" को वर्तमान स्थिति की जानकारी मिलती है। इसलिए, यदि आप अपने स्वयं के उपकरण के लिए कुछ अनुकूलित उन्नयन करना चाहते हैं या किसी दोषपूर्ण मॉड्यूल को बदलना चाहते हैं, तो सही जगह ढूंढना बेहद महत्वपूर्ण है। यहां, हम मूल और बिल्कुल नए उत्पादों की गारंटी देते हैं, और वे वर्तमान में स्टॉक में हैं। आपको प्रतीक्षा करने की आवश्यकता नहीं है; आप उन्हें ले सकते हैं और बिना किसी देरी के तुरंत उनका उपयोग कर सकते हैं।
|
1. टर्मिनल ब्लॉक: |
सामने की तरफ स्क्रू की दो पंक्तियाँ हैं, जिनका उपयोग सिग्नल लाइनों को जोड़ने के लिए किया जाता है। प्रत्येक चैनल में 3 बिंदु होते हैं: एक सिग्नल को जोड़ने के लिए, एक सामान्य टर्मिनल को जोड़ने के लिए, और दूसरा विशेष रूप से हस्तक्षेप को रोकने के लिए परिरक्षण तार को जोड़ने के लिए होता है। |
|
2. छोटा स्विच (डीआईपी): |
मॉड्यूल के किनारे पर, छोटे स्विचों का एक समूह होता है जिन्हें चिमटी से टॉगल करने की आवश्यकता होती है। यह इसका "मेनू" है. आपको इसे मैन्युअल रूप से बताना होगा: "पोर्ट 1 मैं करंट कनेक्ट कर रहा हूं, पोर्ट 2 मैं वोल्टेज कनेक्ट कर रहा हूं..." यदि यह ठीक से सेट नहीं है, तो यह काम नहीं करेगा। |
|
3. संकेतक रोशनी: |
पैनल पर दो लाइटें हैं। एक हरी "सक्रिय" लाइट है जो जल रही है, जो दर्शाती है कि यह ठीक से काम कर रही है। एक लाल "फॉल्ट" लाइट है जो चालू है, जिसका अर्थ है कि कोई समस्या है, और यह आपको जाँच करने के लिए बुला रही है। |
|
4. अंदर: |
अंदर का सबसे मूल्यवान हिस्सा उच्च परिशुद्धता ए/डी रूपांतरण चिप है, साथ ही विरोधी हस्तक्षेप सर्किट का एक समूह है, जो यह सुनिश्चित करता है कि जो सिग्नल यह "सुनता है" वे साफ हैं और विकृत नहीं हैं। |
ऑन-साइट सेंसर (जैसे तापमान ट्रांसमीटर)
4-20mA वर्तमान सिग्नल उत्पन्न करें
परिरक्षित ट्विस्टेड-पेयर केबल के माध्यम से एलन ब्रैडली 1771-एनओवी के इनपुट टर्मिनलों से कनेक्ट करें
मॉड्यूल के अंदर ए/डी कनवर्टर एनालॉग सिग्नल को 12-बिट डिजिटल सिग्नल में परिवर्तित करता है
डिजिटल सिग्नल पीएलसी बैकप्लेन के माध्यम से पीएलसी-5 सीपीयू तक प्रेषित होता है
सीपीयू प्रोग्राम में इस मान को पढ़ता है, निर्णय, गणना या प्रदर्शन करता है।
1. नियंत्रण को और अधिक "स्मार्ट" बनाएं, इस सुविधा के साथ, पीएलसी अब "गूंगा आदमी" नहीं रहेगा जो बस बेतरतीब ढंग से चालू और बंद होता रहता है। एलन ब्रैडली 1771-एनओवी सटीक तापमान मान के आधार पर धीरे-धीरे बिजली को समायोजित कर सकता है, इस प्रकार ऊर्जा की बचत होती है और उत्पाद की गुणवत्ता में सुधार होता है।
2. प्रक्रिया को "पारदर्शी" बनाएं, ऑपरेटर कंप्यूटर स्क्रीन पर वास्तविक समय के तापमान और दबाव को देख सकते हैं, उत्पादन लाइन पर स्थिति की स्पष्ट समझ रखते हैं, ठीक "भगवान के दृष्टिकोण" की तरह।
3. दोषों को तेजी से ढूंढें। यदि सेंसर तार टूट जाता है या शॉर्ट सर्किट हो जाता है, तो यह मॉड्यूल तुरंत इसका पता लगा सकता है और पीएलसी को रिपोर्ट कर सकता है। आप प्रोग्राम को देखकर पता लगा सकते हैं कि कौन से तार में समस्या है, मल्टीमीटर के साथ हर जगह खोज किए बिना, बहुत सारी परेशानी से बचा जा सकता है।
1. एलन ब्रैडली 1771-नवंबर पीएलसी-5 की "मूल पत्नी" है। दोनों एकदम मेल खाते हैं. एक बार प्लग इन करने के बाद, उन्हें तुरंत उपयोग किया जा सकता है और बिना किसी बाधा के संचार किया जा सकता है। वे बहुत स्थिर हैं.
2. रॉकवेल के प्रोग्रामिंग सॉफ्टवेयर में, इसे सेट करने के लिए आपके लिए एक समर्पित ग्राफिकल इंटरफ़ेस है। चैनल के प्रकार और रेंज का चयन करने के लिए बस माउस से कुछ बार क्लिक करें। यह बहुत सुविधाजनक है और आपको किसी भी जटिल कोड को याद रखने की आवश्यकता नहीं है।
3. इसे पीएलसी के बगल में रहना जरूरी नहीं है। इसके बजाय, इसे एक "छोटी चौकी" (रिमोट रैक) में रखा जा सकता है जो रिमोट I/O लिंक के माध्यम से फ़ील्ड उपकरण के बहुत करीब है। इस तरह, सिग्नल लाइनें छोटी होती हैं, हस्तक्षेप की संभावना कम होती है और मापा गया डेटा अधिक सटीक होता है।
4. हालाँकि यह PLC-5 के पुराने प्लेटफ़ॉर्म पर आधारित है, लेकिन इससे जुड़ने वाले सेंसर और केबल सभी मानक हैं। भविष्य में, यदि आप अधिक उन्नत कंट्रोललॉगिक्स सिस्टम में अपग्रेड करना चाहते हैं, तो उन सेंसर और केबलों का अभी भी उपयोग किया जा सकता है। आपको बस संबंधित नए मॉड्यूल को बदलने की जरूरत है। पुराना निवेश बर्बाद नहीं होता.
