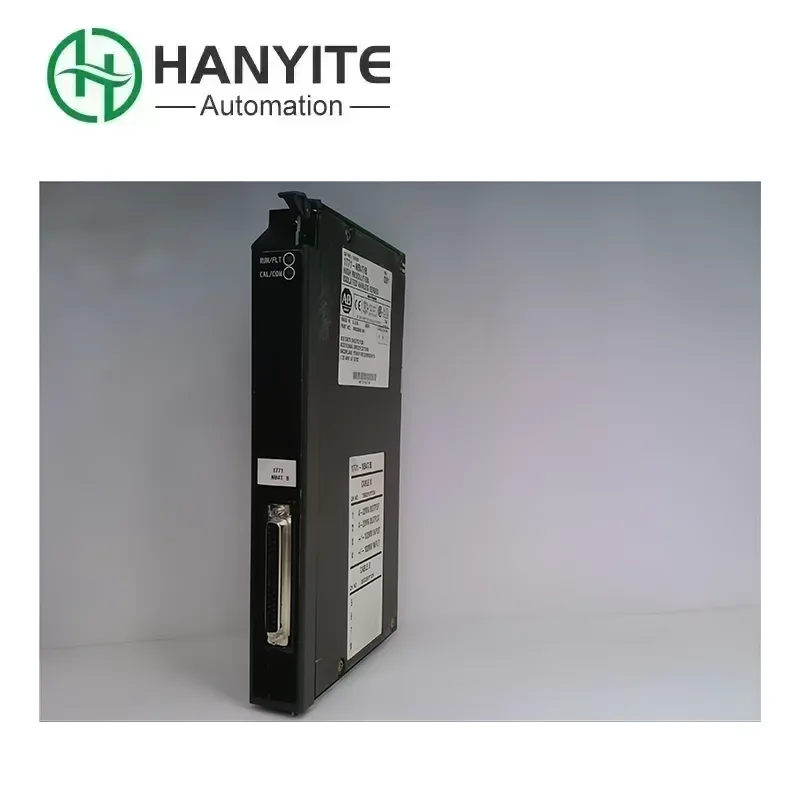

एलन ब्रैडली 1771-एनबी4टी

एलन ब्रैडली 1771-एनबी4टी रॉकवेल 1771 श्रृंखला का एक प्रोफाइबस-डीपी संचार मॉड्यूल है। आप इसे "अनुवादक" या "पुल" के रूप में सोच सकते हैं। कई कारखानों में, उपकरण अलग-अलग "देशों" (ब्रांडों) से आ सकते हैं, जैसे पीएलसी रॉकवेल ("अंग्रेजी बोलने वाले") से होते हैं, लेकिन फ़्रीक्वेंसी कन्वर्टर्स, सेंसर या उपकरण सीमेंस या अन्य यूरोपीय ब्रांडों ("जर्मन" बोलने वाले) से होते हैं। वे एक-दूसरे की भाषा नहीं समझते और सीधे संवाद नहीं कर पाते। इसका कार्य रॉकवेल के पीएलसी-5 या एसएलसी 5/03 और उससे ऊपर की श्रृंखला के पीएलसी को उन उपकरणों को समझने और कमांड करने में सक्षम बनाना है जो प्रोफिबस "जर्मन" बोलते हैं, ताकि संपूर्ण स्वचालन प्रणाली सुचारू रूप से और सहयोगात्मक रूप से काम कर सके। इसलिए, जब आपके कारखाने को इस महत्वपूर्ण "अनुवादक" को खरीदने की आवश्यकता होती है, तो एक विश्वसनीय आपूर्तिकर्ता चुनना अत्यंत महत्वपूर्ण है। हम यह सुनिश्चित करने के लिए मूल और बिल्कुल नए मॉड्यूल प्रदान करने का वादा करते हैं कि आपका पुराना सिस्टम स्थिर और लंबे समय तक काम कर सके।

दक्षता में सुधार

1. पहले, किसी डिवाइस को कनेक्ट करने के लिए एक दर्जन से अधिक तारों को खींचने की आवश्यकता होती थी। अब, केवल एक बस केबल और कुछ कनेक्टर की आवश्यकता है, जिससे इंस्टॉलेशन का समय काफी कम हो जाता है।

2. कॉन्फ़िगरेशन सॉफ़्टवेयर के माध्यम से, इंजीनियर कंप्यूटर पर संपूर्ण नेटवर्क स्थिति देख सकते हैं और एक समय में एक तार की जांच करने के लिए मल्टीमीटर का उपयोग करने के बजाय संचार समस्याओं का तुरंत पता लगा सकते हैं, जैसा कि वे पहले करते थे।

3. जब कोई डिवाइस खराब हो जाता है, तो मॉड्यूल की डायग्नोस्टिक जानकारी आपको तुरंत बता सकती है कि कौन सा स्लेव स्टेशन डिस्कनेक्ट हो गया है, और रखरखाव कर्मी समस्या के लिए हर जगह खोज करने के बजाय सीधे उस डिवाइस की जांच कर सकते हैं, जिससे डाउनटाइम बहुत कम हो जाता है।

4. पहले की तरह केवल एक साधारण सिग्नल को पढ़ने में सक्षम होने के बजाय, बड़ी मात्रा में डेटा को एक बार में डिवाइस से पढ़ा जा सकता है (जैसे ऑपरेटिंग वर्तमान, आवृत्ति, आवृत्ति कनवर्टर के गलती कोड इत्यादि)। जानकारी अधिक व्यापक है और नियंत्रण अधिक सटीक है।

मुख्य रुचि बिंदु

1. सबसे बड़ा लाभ यह है कि विभिन्न ब्रांड के उपकरण एक ही सिस्टम में सामंजस्यपूर्ण रूप से सह-अस्तित्व में रह सकते हैं। रॉकवेल के पीएलसी का उपयोग करने के लिए आपको सभी सीमेंस फ़्रीक्वेंसी कन्वर्टर्स को बदलने की ज़रूरत नहीं है, जिससे महत्वपूर्ण राशि की बचत होगी।

2. पारंपरिक पॉइंट-टू-पॉइंट हार्ड वायरिंग की तुलना में, PROFIBUS कई उपकरणों को एक ही बस केबल पर कनेक्ट करने की अनुमति देता है। जितने अधिक उपकरण होंगे, केबल, रैक और निर्माण के मामले में लागत बचत उतनी ही अधिक ध्यान देने योग्य होगी और कैबिनेट उतना ही साफ होगा।

3. डिजिटल संचार अधिक सटीक है, इसमें मजबूत हस्तक्षेप-विरोधी क्षमताएं हैं, और डेटा ट्रांसमिशन तेज़ है, जो संपूर्ण नियंत्रण प्रणाली को उच्च स्तर की प्रतिक्रिया गति और स्थिरता प्राप्त करने में सक्षम बनाता है।

4. उन पीएलसी-5 प्रणालियों के लिए जो अभी भी स्थिर रूप से काम कर रहे हैं, यदि नए PROFIBUS उपकरणों को जोड़ने की आवश्यकता है, तो यह मॉड्यूल सबसे अच्छा विकल्प है, जिससे पूरे सिस्टम को अपग्रेड करने में भारी निवेश से बचा जा सकता है।

अनुकूलता और एकीकरण

1.एलन ब्रैडली 1771-एनबी4टी को मुख्य रूप से पीएलसी-5 और एसएलसी 5/03 और उससे ऊपर की श्रृंखला के प्रोसेसर के साथ संयोजन में उपयोग के लिए डिज़ाइन किया गया है। ध्यान दें कि इसका उपयोग अधिक आधुनिक कंट्रोललॉगिक्स या कॉम्पैक्टलॉगिक्स प्लेटफॉर्म पर नहीं किया जा सकता है, जिसमें संबंधित 1756 या 1769 श्रृंखला मॉड्यूल हैं।

2. इसे 1771 श्रृंखला I/O रैक में स्थापित किया जाना चाहिए, जैसे 1771-A1B, 1771-A2B, 1771-A3B, आदि।

3. मास्टर स्टेशन के रूप में, यह अधिकांश तृतीय-पक्ष उपकरणों को एकीकृत कर सकता है जो PROFIBUS-DP स्लेव प्रोटोकॉल का समर्थन करते हैं, जैसे कि सीमेंस, SEW और डैनफॉस जैसे ब्रांडों के फ़्रीक्वेंसी कन्वर्टर्स, स्टार्टर, उपकरण, I/O मॉड्यूल आदि। अनुकूलता बहुत व्यापक है, और यह वास्तव में "सभी ट्रेडों का जैक" है।

4. PLC प्रोग्राम लिखने के लिए RSLogix 5 या RSLogix 500 का उपयोग किया जाना चाहिए, और ब्लॉक ट्रांसफर निर्देशों (BTR/BTW) के माध्यम से 1771-NB4T के साथ डेटा का आदान-प्रदान किया जा सकता है। साथ ही, संपूर्ण PROFIBUS नेटवर्क को कॉन्फ़िगर करने के लिए PROFIBUS सॉफ़्टवेयर के लिए RSNetWorx का उपयोग किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या इस मॉड्यूल का उपयोग मेरे कंट्रोललॉगिक्स रैक पर किया जा सकता है?

ए: एलन ब्रैडली 1771-एनबी4टी 1771 आर्किटेक्चर का एक मॉड्यूल है और इसका उपयोग केवल पीएलसी-5 और एसएलसी 500 सिस्टम में किया जा सकता है। कंट्रोललॉगिक्स सिस्टम को 1756-डीएनबी या 1756-डीएनबीएच मॉड्यूल के उपयोग की आवश्यकता होती है।

Q2: मैं कैसे जान सकता हूं कि मेरा पीएलसी प्रोग्राम सही ढंग से डेटा पढ़ और लिख रहा है?

ए: पीएलसी कार्यक्रम में, आपको मॉड्यूल के साथ संचार करने के लिए ब्लॉक ट्रांसफर रीड (बीटीआर) और ब्लॉक ट्रांसफर राइट (बीटीडब्ल्यू) निर्देशों का उपयोग करने की आवश्यकता है। संचार सामान्य है या नहीं यह निर्धारित करने के लिए आप इन निर्देशों के "पूर्णता बिट" (डीएन) और "त्रुटि बिट" (ईआर), साथ ही डेटा तालिका में डेटा की निगरानी कर सकते हैं।

Q3: क्या मेरे पास जो उपकरण है, जो PROFIBUS-PA है, उसे सीधे जोड़ा जा सकता है?

उत्तर: नहीं, ऐसा नहीं हो सकता. PROFIBUS-PA प्रक्रिया स्वचालन के लिए उपयोग की जाने वाली एक सुरक्षित बस है। आपको पीए सेगमेंट को डीपी नेटवर्क से जोड़ने के लिए डीपी/पीए कपलर या लिंक की आवश्यकता है, और फिर एलन ब्रैडली 1771-एनबी4टी पीए डिवाइस के साथ संचार कर सकता है।
