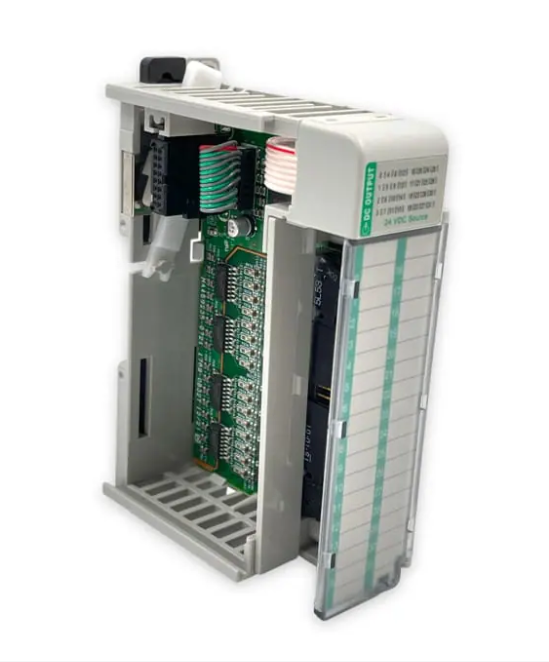

एलन ब्रैडली 1769-ओबी32टी

एलन ब्रैडली 1769-ओबी32टी मूल रूप से एक 32-पॉइंट उच्च-घनत्व डीसी आउटपुट मॉड्यूल है। यह रॉकवेल ऑटोमेशन के उत्पादों की कॉम्पैक्टलॉगिक्स श्रृंखला से संबंधित है। इसका मुख्य कार्य पीएलसी से निर्देश प्राप्त करना और साइट पर एक्चुएटर्स को नियंत्रित करना है। अपने 32 आउटपुट बिंदुओं के कारण, यह उन परिदृश्यों के लिए विशेष रूप से उपयुक्त है जहां बड़ी संख्या में आउटपुट बिंदु हैं लेकिन नियंत्रण कैबिनेट स्थान सीमित है। सबसे महत्वपूर्ण बात यह है कि यह एक इलेक्ट्रॉनिक फ्यूज सुरक्षा उपकरण से सुसज्जित है, जो औद्योगिक वातावरण में बहुत व्यावहारिक है और कई परेशानियों से बच सकता है। एक आपूर्तिकर्ता के रूप में, वर्तमान में हम हनीइट ऑटोमेशन टेक्नोलॉजी द्वारा आपको प्रदान किए जाने वाले सभी उत्पाद मूल, बिल्कुल नए और पर्याप्त स्टॉक में हैं। यदि आपकी कोई खरीदारी आवश्यकता है, तो कृपया बेझिझक किसी भी समय हमसे संपर्क करें।

विशेषताएं और लाभ

एलन ब्रैडली 1769-ओबी32टी का सबसे बड़ा लाभ यह है कि इसमें कई बिंदु हैं और यह मजबूत है। एक बोर्ड पर 32 बिंदु होते हैं, जो नियंत्रण कैबिनेट में मूल्यवान स्थान को महत्वपूर्ण रूप से बचा सकते हैं। आपको अधिक अंक समायोजित करने के लिए कैबिनेट को अतिरिक्त अंकों से भरने की ज़रूरत नहीं है। सबसे महत्वपूर्ण बात यह है कि यह "इलेक्ट्रॉनिक बीमा" सुविधा के साथ आता है। यदि ऑन-साइट उपकरण बंद हो जाता है या ओवरलोड हो जाता है, तो यह स्वचालित रूप से सुरक्षा को काट सकता है। पुराने जमाने के मॉड्यूल के विपरीत, आपको फ़्यूज़ को मैन्युअल रूप से बदलने और समस्या निवारण के बाद इसे रीसेट करने की ज़रूरत नहीं है। आप बस रीसेट बटन दबा सकते हैं और इसका उपयोग जारी रख सकते हैं। इससे स्पेयर पार्ट्स पर पैसे की बचत होती है और रखरखाव विशेष रूप से आसान हो जाता है।

प्रमुख विशेषता

यह एक 24-वोल्ट डीसी आउटपुट मॉड्यूल है, जिसमें 32 पॉइंट दो समूहों में प्रबंधित होते हैं। प्रत्येक समूह का अपना सामान्य टर्मिनल होता है। प्रत्येक बिंदु 0.5 एम्पीयर धारा का उत्पादन कर सकता है, जो सामान्य सोलनॉइड या रिले के लिए पर्याप्त से अधिक है। यह CompactLogix परिवार से संबंधित है और इसे 1769 रैक में प्लग करने की आवश्यकता है। वायरिंग समर्पित टर्मिनल ब्लॉकों के अनुसार की जानी चाहिए। इसके अलावा, क्योंकि यह अंतर्निहित सुरक्षा कार्यों के साथ आता है, यह सामान्य मॉड्यूल की तुलना में उपयोग करने के लिए अधिक विश्वसनीय है। अनुचित संचालन के कारण गलती से मॉड्यूल के जलने के बारे में चिंता करने की कोई आवश्यकता नहीं है।

पर्यावरणीय उपयुक्तता

एलन ब्रैडली 1769-ओबी32टी विशेष रूप से कार्यशालाओं में कठोर वातावरण के लिए डिज़ाइन किया गया है और यह बेहद टिकाऊ है। चाहे गर्म गर्मी हो या ठंडी सर्दी, या नमी और धूल भरी स्थिति में, यह सामान्य रूप से काम कर सकता है। कंपन और हस्तक्षेप के प्रति इसका प्रतिरोध औद्योगिक मानकों को भी पूरा करता है। जब तक यह 0 से 60 डिग्री की सामान्य तापमान सीमा के भीतर है, यहां तक ​​कि एक कंपन मशीन पर स्थापित होने पर भी, यह बिना किसी समस्या के लगातार चल सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1. यदि आउटपुट बिंदु शॉर्ट-सर्किट है, तो प्रकाश किस रंग का होगा?

उत्तर: यदि कोई शॉर्ट सर्किट या ओवरलोड है, तो मॉड्यूल स्वचालित रूप से उस बिंदु पर आउटपुट काट देगा। इस समय, संबंधित एलईडी संकेतक लाइट बुझ जाएगी (या फर्मवेयर संस्करण के आधार पर फ्लैश होगी; आमतौर पर, बंद होना एक सुरक्षात्मक स्थिति को इंगित करता है)। शॉर्ट सर्किट दोष को बाहर करने के बाद, आउटपुट चैनल को फिर से सक्षम करें, और यदि प्रकाश आता है, तो इसका मतलब है कि यह सामान्य पर वापस आ गया है।

Q2. क्या यह मॉड्यूल सीधे 110V या 220V कॉन्टैक्टर चला सकता है?

उत्तर: बिल्कुल नहीं! यह एक 24V DC आउटपुट मॉड्यूल है। यदि आप 220V AC पावर कनेक्ट करते हैं, तो न केवल कॉन्टैक्टर हिलेगा नहीं, बल्कि मॉड्यूल तुरंत जल जाएगा। 220V उपकरण चलाने के लिए, कृपया रिले या एसी आउटपुट मॉड्यूल का उपयोग करें।

Q3. क्या इस मॉड्यूल को एक अलग बाहरी बिजली आपूर्ति की आवश्यकता है?

उ: एलन ब्रैडली 1769-ओबी32टी को अलग बाहरी बिजली आपूर्ति की आवश्यकता नहीं है। हालाँकि, यह बैकप्लेन पर 5V करंट (लगभग 290mA) की खपत करेगा। इसलिए आपको यह गणना करने की आवश्यकता है कि क्या आपका 1769 पावर मॉड्यूल इतने सारे मॉड्यूल को संभाल सकता है। बस की बिजली आपूर्ति को ओवरलोड न करें।
