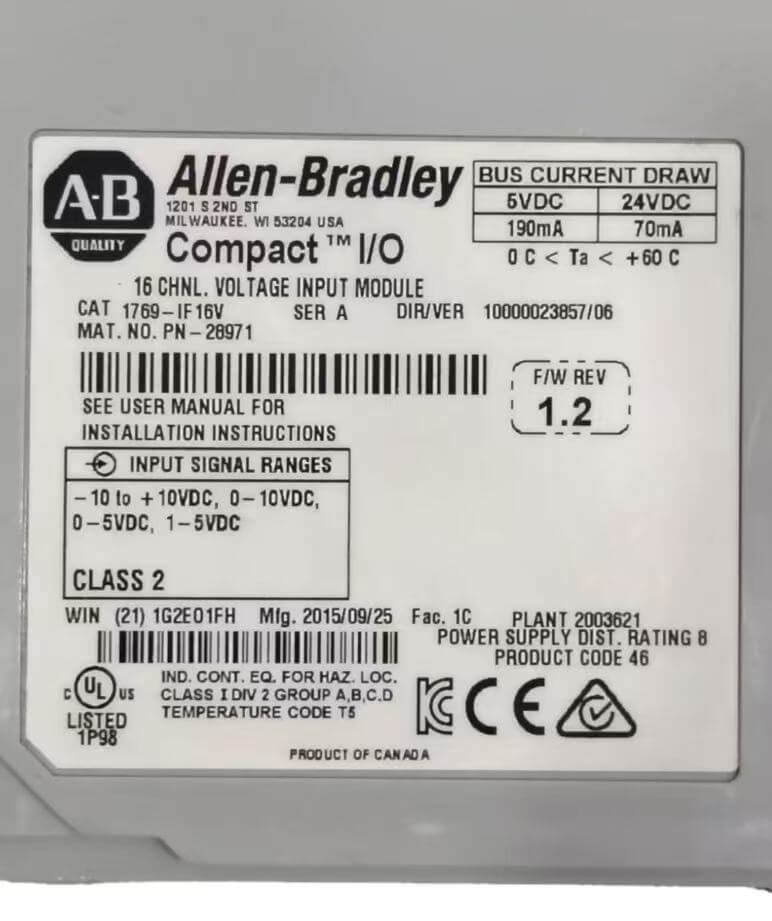

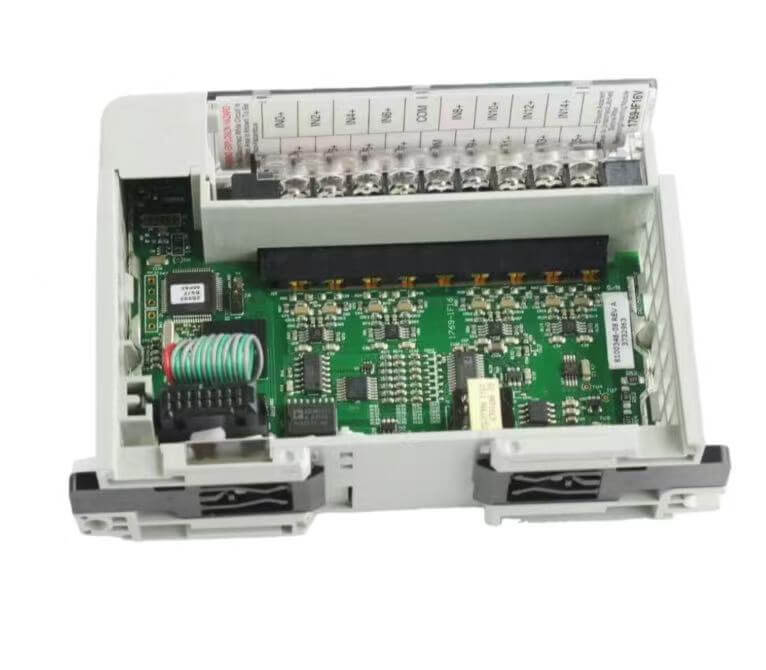

एलन ब्रैडली 1769-आईएफ16वी

रासायनिक प्रतिक्रिया वाहिकाओं में, घटक नियंत्रण स्थिर एनालॉग संकेतों पर निर्भर करता है, लेकिन पुराने मॉड्यूल अक्सर इसके साथ संघर्ष करते हैं। सिंगल-एंडेड इनपुट आम-मोड हस्तक्षेप को आसानी से पकड़ लेते हैं, जिससे लंबे ट्रांसमिशन रन के दौरान अनुपात बिगड़ जाता है। एलन ब्रैडली 1769-आईएफ16वी इसे लचीले इनपुट सेटअप के साथ बदलता है: 16 सिंगल-एंडेड या 8 डिफरेंशियल वोल्टेज चैनल जो शोर को फ़िल्टर करते हैं और कमजोर-सिग्नल रीडिंग को तेज करते हैं।

यह कॉम्पैक्टलॉगिक्स बैकप्लेन से सीधे ली गई 24VDC बिजली पर चलता है, इसलिए आपको बाहरी कंडीशनर की आवश्यकता नहीं है - कम हार्डवेयर, कम जटिलता। हनीइट ऑटोमेशन टेक्नोलॉजी के साथ, आप सीधे कारखाने से थोक में खरीद सकते हैं, और वास्तविक उपयोग में चैनल रेंज कॉन्फ़िगरेशन और लाइन-ब्रेक निदान की पुष्टि करते हुए, अपने उपकरण पर परीक्षण करने के लिए एक निःशुल्क नमूना भी ले सकते हैं।

उपयोग में आसानी

उत्पादन लाइन कमीशनिंग चरण के दौरान, एनालॉग मॉड्यूल की कॉन्फ़िगरेशन दक्षता सीधे परियोजना की प्रगति को प्रभावित करती है। एलन ब्रैडली 1769-आईएफ16वी को जटिल हार्डवेयर जम्पर सेटिंग्स की आवश्यकता नहीं है। RSLogix 5000 सॉफ़्टवेयर के माध्यम से, चैनल मापदंडों का पूर्ण-रेंज कॉन्फ़िगरेशन पूरा किया जा सकता है, जिससे इंजीनियरों को 0-10V या ±10V की इनपुट रेंज को तुरंत परिभाषित करने की अनुमति मिलती है। इसका बैकप्लेन स्वचालित मैपिंग तंत्र डेटा लेबल की स्थापना को बेहद सहज बनाता है, जिससे प्रारंभिक प्रोग्रामिंग के बोझिल चरण काफी कम हो जाते हैं। यहां तक ​​कि कॉम्पैक्टलॉगिक्स सिस्टम से परिचित नौसिखिया कर्मी भी कम समय में मॉड्यूल परिनियोजन और संयुक्त डिबगिंग को पूरा कर सकते हैं।

रखरखाव की सुविधा

कार्यशाला संचालन में सबसे अवांछनीय स्थिति एकल-बिंदु विफलता के कारण संपूर्ण उत्पादन लाइन का पूर्ण रूप से बंद होना है। इस मॉड्यूल का हार्डवेयर आर्किटेक्चर पूरी तरह से त्वरित ऑन-साइट प्रतिस्थापन की आवश्यकता पर विचार करता है। जब किसी चैनल में खराबी या आंतरिक खराबी होती है, तो साइट पर बोझिल वायरिंग को हटाने की कोई आवश्यकता नहीं होती है। एलन ब्रैडली 1769-आईएफ16वी बॉडी को बदलने के लिए बस टर्मिनल ब्लॉक को अनप्लग करें और रेल क्लैंप को ढीला करें। इसके अलावा, मॉड्यूल का फ्रंट पैनल स्पष्ट स्थिति संकेतक रोशनी से सुसज्जित है। प्रत्येक चैनल की बिजली आपूर्ति, नेटवर्क और खराबी की स्थिति स्पष्ट रूप से दिखाई देती है। आंतरिक सर्किटरी का निरीक्षण करने के लिए विद्युत कैबिनेट का दरवाजा खोले बिना, रखरखाव कर्मी सिग्नल ब्रेक पॉइंट का तुरंत पता लगा सकते हैं, जिससे समस्या निवारण समय काफी कम हो जाता है।

मूलभूत कार्य

यह कई नोड्स के सिंक्रोनस डेटा संग्रह की मांग को पूरा करने के लिए 16 सिंगल-एंडेड या 8 डिफरेंशियल हाई-प्रिसिजन वोल्टेज सिग्नल इनपुट प्रदान करता है।

इसमें एक डिजिटल फ़िल्टर और कॉन्फ़िगर करने योग्य चैनल अपडेट दर शामिल है, जो उच्च-आवृत्ति विद्युत शोर हस्तक्षेप को प्रभावी ढंग से समाप्त करता है।

यह अतिरिक्त सिग्नल कंडीशनिंग हार्डवेयर जोड़ने की आवश्यकता के बिना, चैनल स्तर और अलार्म थ्रेशोल्ड सेटिंग पर सॉफ़्टवेयर रेंज कॉन्फ़िगरेशन का समर्थन करता है।

इसमें हार्डवेयर ब्रेक-लाइन डिटेक्शन और ओवर-रेंज इंडिकेशन फ़ंक्शन, ऑन-साइट सेंसर और लाइनों की स्वास्थ्य स्थिति की वास्तविक समय की निगरानी है।

विशिष्ट अनुप्रयोग परिदृश्य
