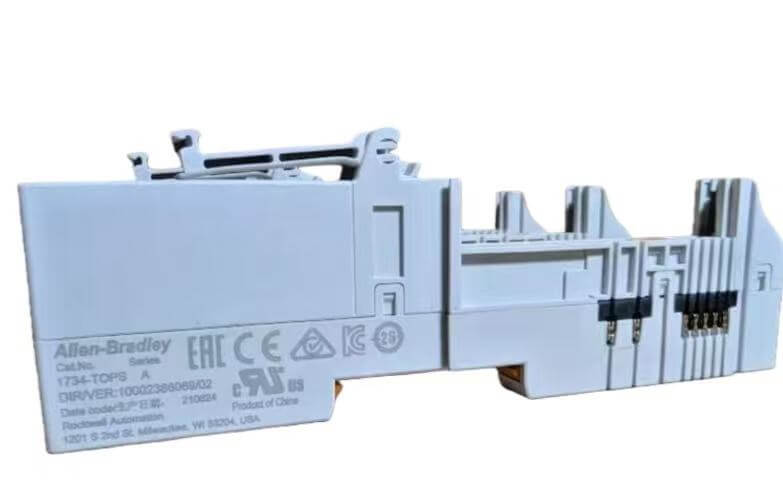

एलन ब्रैडली 1734-टॉप्स

उच्च-घनत्व वितरित I/O व्यवस्था की स्थिति के तहत, पारंपरिक स्क्रू टर्मिनल मॉड्यूल कंपन के कारण ढीले होने का खतरा होता है और वायरिंग प्रक्रिया में लंबा समय लगता है। एलन ब्रैडली 1734-टॉप्स स्प्रिंग कम्प्रेशन तकनीक को अपनाता है, जो 14AWG तारों के सीधे सम्मिलन का समर्थन करता है, 24V DC ऑन-साइट बिजली आपूर्ति के साथ संगत है, और बैक पैनल पर 1734-AENT एडाप्टर के साथ सहजता से जुड़ता है, हार्ड वायरिंग और गलत कनेक्शन के जोखिमों से पूरी तरह बचता है।

थोक खरीद के लिए आपूर्तिकर्ताओं के साथ हनीइट ऑटोमेशन टेक्नोलॉजी के समन्वय के बाद, ये सभी टर्मिनल बिल्कुल नए और स्टॉक में हैं, जो प्रभावी रूप से उत्पादन लाइन विद्युत नियंत्रण कैबिनेट की तेजी से असेंबली और स्पेयर पार्ट्स की समय पर डिलीवरी सुनिश्चित करते हैं।

मुख्य लाभ

ऑन-साइट वायरिंग पारंपरिक स्क्रू फिक्सेशन के बजाय स्प्रिंग कम्प्रेशन तकनीक को अपनाती है, जिससे नियंत्रण कैबिनेट की हार्ड-वायर्ड वायरिंग का समय काफी कम हो जाता है और कंपन के कारण टर्मिनल के ढीले होने की संभावित समस्या समाप्त हो जाती है।

मॉड्यूल बेस पावर-ऑन के साथ हॉट-स्वैपेबल ऑपरेशन का समर्थन करता है। टर्मिनल घटकों को प्रतिस्थापित करते समय, सिस्टम की मुख्य बिजली आपूर्ति को डिस्कनेक्ट करने की आवश्यकता नहीं होती है, जिससे उत्पादन लाइनों के रखरखाव की लागत काफी कम हो जाती है।

समग्र ट्रैक अधिभोग बेहद छोटा है, जिससे अंतरिक्ष-बाधित मोटर नियंत्रण केंद्र में उच्च-घनत्व व्यवस्था की अनुमति मिलती है, जिससे विद्युत कैबिनेट स्थान के उपयोग में सुधार होता है।

वायरिंग बेस और इलेक्ट्रॉनिक मॉड्यूल का एक अलग आर्किटेक्चर है। क्षतिग्रस्त होने पर, मुख्य घटकों को बनाए रखते हुए, स्पेयर पार्ट्स की सूची और रखरखाव की लागत को प्रभावी ढंग से नियंत्रित करते हुए, केवल टर्मिनल भाग को बदलने की आवश्यकता होती है।

अनुकूलता और एकीकरण

यह टर्मिनल मॉड्यूल विशेष रूप से प्वाइंटबस विस्तार वास्तुकला के लिए डिज़ाइन किया गया है। हार्डवेयर भौतिक इंटरफेस के संदर्भ में, यह 1734-एईएनटी एडाप्टर के साथ सहजता से एकीकृत होता है, जिसके लिए किसी अतिरिक्त संचार गेटवे की आवश्यकता नहीं होती है और इसे सीधे ईथरनेट नियंत्रण नेटवर्क पर लगाया जा सकता है। सिस्टम एकीकरण स्तर पर, एलन ब्रैडली 1734-टॉप्स ऑन-साइट I/O टर्मिनल कनेक्टर के रूप में कार्य करता है, जो बैकप्लेन बस के माध्यम से सिस्टम मॉड्यूल में क्षीणन के बिना हार्ड-वायर्ड सिग्नल संचारित करता है। यह CompactLogix और ControlLogix नियंत्रक सिस्टम पर पूरी तरह फिट बैठता है।

इंजीनियरों को केवल स्टूडियो 5000 सॉफ़्टवेयर की ट्री-जैसी निर्देशिका में संबंधित I/O मॉड्यूल को कॉन्फ़िगर करने की आवश्यकता है, और सिस्टम स्वचालित रूप से इस आधार के वायरिंग चैनल पते को मैप करेगा, जिससे तृतीय-पक्ष सेंसर या एक्चुएटर्स के साथ प्लग-एंड-प्ले डेटा संचार सक्षम हो जाएगा।

ह्यूमन कंप्यूटर इंटरेक्शन

एलन ब्रैडली 1734-टॉप्स का अगला भाग प्रमुख चैनल-स्तरीय एलईडी स्थिति संकेतक रोशनी से सुसज्जित है। रखरखाव कर्मी सहजता से प्रत्येक सिग्नल की कनेक्शन स्थिति निर्धारित कर सकते हैं और नियंत्रण कैबिनेट के सीमित स्थान के भीतर ऑन-साइट वायरिंग असामान्य है या नहीं। डिबगिंग या समस्या निवारण के दौरान, ऑपरेटर मॉड्यूल के शीर्ष पर आरएस -232 सीरियल इंटरफ़ेस के माध्यम से रखरखाव कंप्यूटर से कनेक्ट हो सकते हैं, सीधे अंतर्निहित बस की नैदानिक ​​जानकारी पढ़ सकते हैं, और वायरिंग टर्मिनलों को हटाने या बिजली बंद करने और मॉड्यूल को अलग करने की आवश्यकता नहीं है।

टर्मिनल इंसर्शन और रिमूवल मैकेनिज्म एंटी-गलती क्लैप्स और स्पष्ट तार संख्या चिह्नों से सुसज्जित है, जो यह सुनिश्चित करता है कि सक्रिय होने पर आधार को प्रतिस्थापित करते समय, कोई गलत इंसर्शन या मिसलिग्न्मेंट नहीं होगा, जिससे ऑन-साइट मरम्मत और सर्किट अंशांकन संचालन की सटीकता में काफी सुधार होगा।
